Utrustningsbeskrivning

Arbetsläge

Körläge

Genom att använda en multi -axeldrivna manipulator under mjukvarukontroll kan lödhuvudet uppnå mycket exakt positionering. Det kan exakt flytta till de angivna svetspunkterna, vilket garanterar högprestationsslödningsoperationer.

Lödning

Lödjärnet antar termostatisk uppvärmning via hög frekvens virvelström. Denna värmemetod erbjuder stabil och effektiv värmeöverföring, vilket gör det möjligt för lödet att snabbt och jämnt nå den optimala smälttemperaturen. Som ett resultat förbättrar det lödkvaliteten avsevärt.

Arbetsprincip

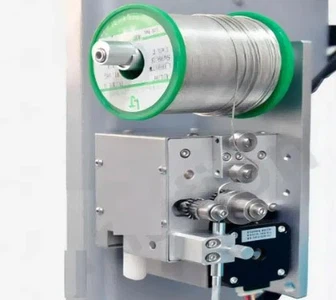

Lödjärnet är säkert monterat på manipulatorn. Under driften navigerar manipulatorn exakt lödningens järn till de utsedda lödkoordinaterna. Vid spetsen av lödningens järn aktiveras en automatisk lödtrådningsmekanism. Under påverkan av hög temperatur smälter lödtråden och smälter med målkomponenten, vilket skapar en pålitlig anslutning. Hela processen är helt automatiserad och mycket repeterbar, vilket säkerställer konsekventa lödresultat och förbättrar produktionseffektiviteten avsevärt.

Specifikation

Modell	TBT6441S -1 r
Maskinstorlek	L973 * W713 * H878mm
Vikt	80 kg
Arbetsområde	X300Y400mmZ100mm för varje skena
Maximal produktstorlek	250 * 400 * 80mm
Maximal rörlig hastighet	X, y 600-800 mm/s, z 400mm/s
Upprepad noggrannhet	± 0. 02mm
Arbetsvatten	AC220V/110V 50-60 Hz
Värmekraft	150W/200W/300W
Nominell kraft	1. 0 kw
Arbetslufttryck	{{0}}. 4 till 0,8 MPa
Drivmetod	Motor + synkron bälte + linjär guide
Fillagring	Cirka 1000 filer
Programmeringsläge	Lär hänge
Temperaturkontrollområde	Rumstemperatur -550 C -examen
Temperaturnoggrannhet	± 2 grader
Maximal belastning	10 kg
Lödhuvud Antal	1
Arbetsmiljö	-5 ~ 40 grader, luftfuktighet 20%~ 95%

Varför behöver automatisk lödmaskin

1. Den dubbla - stationens fulla - Automatiska alternativa operationsmaskin möjliggör kontinuerlig drift. Medan produkterna på en arbetsbänk lödas, kan den andra arbetsbänken laddas. Denna installation erbjuder säkerhet, bekvämlighet, hög hastighet och anmärkningsvärd effektivitet.

2. Med en dubbel plattformsdesign fungerar maskinen på ett alternativt sätt. Arbetare behöver bara ladda och lossa produkterna medan maskinen automatiskt slutför lödningsprocessen. Detta minskar arbetsintensiteten avsevärt och maximerar produktionseffektiviteten.

3. Operationen är enkel. Displayskärmen presenterar information på ett visuellt sätt, vilket gör att operatörerna snabbt kan behärska drift och felsökningsprocedurer. Som ett resultat kan en arbetare hantera flera maskiner samtidigt.

4. Förbättra produktkvaliteten genom exakt temperatur och positionskontroll, som är lätt att justera. Detta säkerställer konsekventa och högkvalitativa lödresultat.

5. Baserat på lödningskraven i kundernas produkter erbjuder vi professionella och anpassade lödjärntips och fixturer. I kombination med kontrollsystemet för en högprecisionslödstation möjliggör denna installation en jämnare uppvärmningskurva för lödningens järn och säkerställer mer stabil lödkvalitet.

Huvudfunktioner

01/

Multifunktionslödningsläge:Vår lödningslösning erbjuder ett omfattande utbud av funktioner, inklusive fläcklödning, draglödning, automatisk rengöring och multi -vinkellödning. Dessa olika lödlägen är utformade för att uppfylla de distinkta svetskraven i olika scenarier. Spotlödning är perfekt för att skapa exakta och individuella ledanslutningar, vilket säkerställer en hög nivå av noggrannhet för isolerade punkter. Draglödning är å andra sidan optimerad för kontinuerliga svetslinjer, vilket ger en smidig och konsekvent lödanvändning längs den önskade banan. Multi -vinkellödningsfunktionen möjliggör större flexibilitet, vilket gör att lödningsprocessen kan komma åt leder från olika vinklar, vilket är särskilt användbart i komplexa eller hårda - att nå områden. Dessutom upprätthåller den automatiska rengöringsfunktionen renligheten i lödningsprocessen, säkerställer effektivitet och förhindrar att eventuella föroreningar påverkar lödkvaliteten.

02/

Avancerade positionerings- och programmeringsfunktioner:Vårt lödningssystem är utrustat med en svit med användbara funktioner, inklusive positionskalibrering, lödning av punktuppsättning, parameterkopia, automatisk plats och hoppfunktioner.
Positionkalibrering säkerställer att lödverktyget kan justeras exakt och lägga en solid grund för korrekt lödning. Lödningspotningsfunktionen effektiviserar skapandet av flera, jämnt - åtskilda lödfogar, vilket sparar tid och ansträngning i komplexa lödoperationer. Med parameterns kopieringsfunktion kan användare snabbt replikera inställningar över olika löduppgifter, vilket förbättrar konsistensen och effektiviteten.
Den automatiska platsfunktionen garanterar att lödhuvudet exakt kan nå det angivna läget, eliminera manuella fel och säkerställa högkvalitetslödning. Samtidigt erbjuder Skip -funktionen flexibilitet under lödningsprocessen, vilket gör att användare kan kringgå specifika punkter efter behov, vilket är särskilt användbart när man hanterar skadade eller föregångade områden.
Dessa funktioner fungerar i tandem för att optimera lödningsprocessen, vilket gör den mer effektiv, exakt och anpassningsbar till ett brett utbud av lödbehov.

03/

Anpassningsbar undervisningsprogrammering:Undervisningsprogrammering gör det möjligt för kunder att utföra olika manuella löduppgifter efter deras specifika behov. Den här användarens anpassningsbara programmeringsfunktion erbjuder operatörerna friheten att designa skräddarsydda lödningssekvenser och ställa in parametrar. Som ett resultat kan de exakt anpassa lödningsprocessen till de unika kraven i varje arbetsstycke, vilket säkerställer en hög anpassningsnivå och optimala lödresultat för en mängd olika applikationer.

04/

Programkalibrering för kompensation:Programkalibrering utför kompensation för den integrerade koordinatpositionen för arbetsstycket. Genom att göra det behandlar det effektivt eventuella skillnader i arbetsstyckets position eller justering. Detta säkerställer att, oavsett mindre variationer i arbetsstyckets positionering, lödningsprocessen förblir mycket exakt och ger konsekventa och tillförlitliga lödresultat.

05/

Effektiv programmodifiering:Programinsättning och radering har Render -programrevision enkel och snabb. De ger operatörerna möjlighet att snabbt ändra lödprogrammet. Detta möjliggör sömlös på - - Spotjusteringar, vilket säkerställer enkelt boende för designändringar eller produktionsvarians. Med dessa funktioner blir att anpassa lödningsprocessen till nya krav en krångel - fri uppgift, vilket förbättrar den totala produktionens flexibilitet och effektivitet.

06/

Intelligent lödkontroll:Det intelligenta styrsystemet säkerställer den exakta leveransen av löd. Operatörer kan exakt reglera hastigheten, tiden, temperaturen och mängden lödapplikation. Denna noggranna kontroll över lödrelaterade parametrar möjliggör optimering av varje lödaspekt enligt olika material och ledgeometrier. Som ett resultat garanteras konsekvent högkvalitativa lödningsresultat, vilket uppfyller de krävande kraven från olika löduppgifter.

Vår fabrik

Tbeite Technology Limited är ett högteknologiskt företag som specialiserat sig på forskning och utveckling, produktion och försäljning av automatisk utrustning för prestanda. Företaget är dedikerat till att erbjuda kunderna högkvalitativa och innovativa produkter och tjänster. Den koncentrerar sig huvudsakligen på automatiska skruvmejslar, automatiska skruvmatare, automatiska vätskeportar, automatiska rivetrar, lödmaskin och viss relaterad automatisk utrustning.

NB-CE-certifiering

Vår lödmaskin, skruvmaskin, limutdelningsmaskin, känd för dess exceptionella prestanda, tillförlitliga kvalitet och design- och tillverkningsprocesser som strikt uppfyller internationella standarder, har framgångsrikt erhållit NB -certifieringen som erkänns av Europeiska unionen. Denna certifiering granskas och utfärdas noggrant av ett anmält organ (OBS) med de specifika kvalifikationer som utsetts av EU. Det verifierar att vårt företags utrustning omfattande uppfyller kraven i relevanta EU -direktiv och harmoniserade standarder i flera aspekter, såsom säkerhet, hälsa och miljöskydd.
Att uppnå denna certifiering fungerar inte bara som en hög nivå godkännande av kvaliteten på vårt företags utrustning utan lägger också en solid grund för den omfattande utvidgningen av våra företags produkter på EU -marknaden och globalt. Dessutom förbättrar det effektivt konkurrenskraften för våra produkter på den internationella arenan, vilket gör att vi bättre kan tränga igenom och trivas på den globala marknaden.

CE Certification
